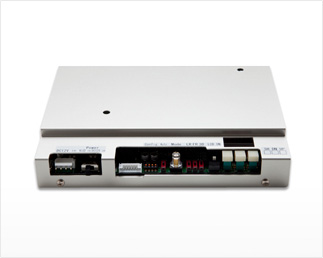

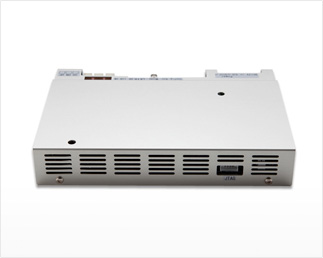

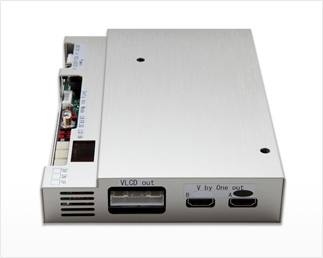

V-By-One^® HS 簡易信号発生装置

DC12Vで動作するV-by-One® HS出力簡易信号発生装置。

4つの出力設定が可能

ザインエレクトロニクス社製のV-by-One® HS ICを搭載した、TV用LCDモジュール開発向けのV-by-One® HS信号発生装置。
V-by-One® HS出力は、モード選択により、2レーン、4レーン、8レーン、8レーン(左右2分割)の設定ができます。

汎用パターンをあらかじめ内蔵

お客様の要望にあわせて、テストパターンを内蔵して出荷するので、導入直後からご利用できます。

導入例

・LCDモジュール点灯検査/信頼性試験/環境試験
・C-PWB検査
・T-CON動作検証
など

製品仕様

装置

V-by-One® HS出力
V-by-One® HS出力設定
　-Mode0 … 2 lane 出力
　-Mode1 … 4 lane 出力
　-Mode2 … 8 lane 出力
　-Mode3 … 8 lane(左右2 分割)出力
装置単一電源駆動(DC+12V)
画面サイズ最大2048×2048
THine Electronics 社製 V-by-One® HS IC 搭載
V-by-One® HS Drive … 3.4Gbps(最大)
オートパターンチェンジ機能(数秒間隔でのパターン切り換え)

動作温度範囲

0℃～60℃

※仕様に記載された内容は、了解なしに変更させて頂くことがあります。
※V-by-One® HS はザインエレクトロニクス株式会社の登録商標です。
