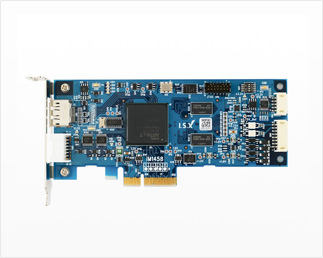

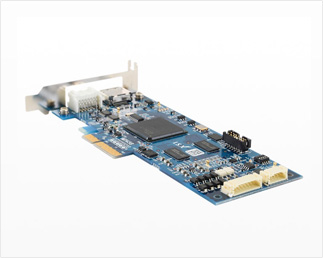

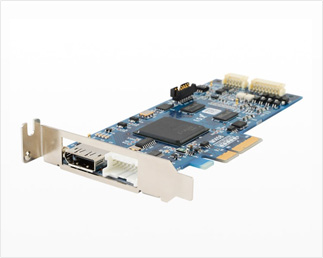

Taurus
PCI Express, DisplayPort Signal Generator

DisplayPort 1.2対応

FPGAを使用したPCI Express Boardの、DisplayPort eDP規格の信号発生基板です。
4lane、5.4Gbpsまでの信号出力が可能です。
4K2Kの表示能力があります。
10bitの画像に対応します。

PCI Express対応

PCI Express x4に対応します。
Board上の全ての機能を、PC Applicationから操作。
Windows7/8/10の32bit、64bitに対応したDevice Driverを用意します。

CMOSのI/Oと補助信号

GPIO端子6本、GPO端子4本を用意。
補助電源出力として3.3Vと12Vを外部へ供給可能です。
絶縁IOとして、入力4本、出力2本を用意しています。

iM1283と互換

弊社のDisplayPort簡易信号発生器iM1283とSG、I/O、DisplayPort部分に互換があります。
iM1283向けに作成したScriptが流用可能です。(Taurus用に作成したScriptのiM1283流用も可能)

製品仕様

eDP 4lane、1.62/2.7/5.4/2.16/2.43/3.24/4.32Gbps対応しています。
eDP 6/8/10/12bitの画像出力に対応しています。
DisplayPort Source connectorを搭載しています。
最大解像度 8192×8192に対応しています。
Dot Clock は最大200MHzです。
Programmable Timing Generatorを内蔵しています。
PCI Express Gen1, 2.5Gbps×4laneに対応しています。
1GbyteのFrame Bufferを搭載しています。
PC Applicationによる操作とDisplayPortとGPIOを制御出来ます。

※仕様に記載された内容は、了解なしに変更させて頂くことがあります。
