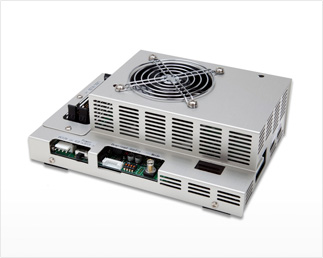

LVDS to V-by-One^R HS変換装置

既存の汎用パターンジェネレーターを活用して、V-by-One® HS信号に変換。

汎用パターンジェネレーターの利用でコスト削減

汎用パターンジェネレーターのLVDS信号を、V-by-One® HS信号に変換する装置。
保有しているLVDS信号発生装置が継続利用できるので、資産を無駄にすることがありません。

V-by-One® HSの出力は最大8レーンに対応

LVDS入力は2ポートと4ポートに対応。
V-by-One® HS出力はモード選択により、2レーン、4レーン、8レーン、8レーン(左右2分割)の設定ができます。

導入例

・LCDモジュール点灯検査/信頼性試験
・C-PWB検査
・T-CON動作検証
など

製品仕様

LVDS 入力V-by-One® HS 出力
LVDS入力はDual(2port) / Quad(4port)に対応

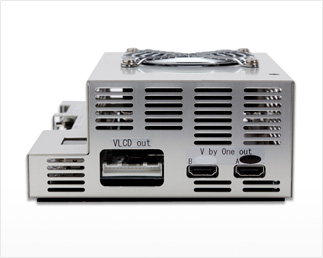

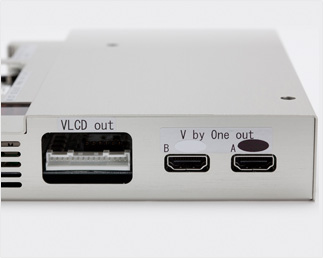

V-by-One® HS 出力設定
　-Mode0 … 2 lane 出力
　-Mode1 … 4 lane 出力
　-Mode2 … 8 lane 出力
　-Mode3 … 8 lane(左右2 分割)出力
装置単一電源駆動(DC+12V)
画面サイズ最大2048×2048
THine Electronics 社製 V-by-One® HS IC 搭載
V-by-One® HS Drive … 3.4Gbps(最大)

動作温度範囲

0℃～50℃

※仕様に記載された内容は、了解なしに変更させて頂くことがあります。
※V-by-One® HS はザインエレクトロニクス株式会社の登録商標です。
