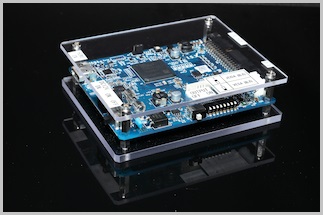

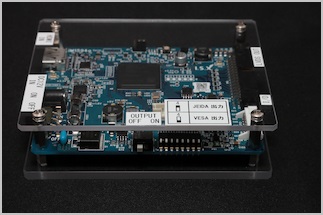

TMDS to LVDS 信号変換装置

本装置はTMDS方式のDVI信号をLVDSのDual信号に変換する装置です。
入力コネクタはHDMI形状を採用しています。
DIPSWによりEDIDの切り替えができます。

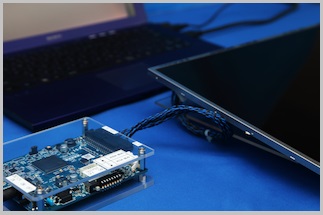

手持ちのDVI出力装置（PCなど）を利用して、LVDS信号に変換することが可能

LVDS入力の表示器に低costで動画表示が可能になります。
（HDCPの入った信号は変換できません）

製品仕様

　

TMDS入力/LVDS出力(8bit)
LVDS出力はSingle/Dualに対応
装置単一電源駆動(DC+12V)
モジュール電源として、+3.3Vまたは+5Vと+12V の2種類を出力可能
（+12Vは装置入力電圧と同じ）
出力format : JEIDA / VESA両対応
XGA(1024 x 768)〜WUXGA(1920 x 1200)

動作温度範囲

0℃〜60℃

TMDS to LVDS 設計後記

開発のウラ話

※仕様に記載された内容は、了解なしに変更させて頂くことがあります。
